ناخن باکت چیست؟ | کاربرد , انواع و نکات مهم
ناخن باکت یکی از قطعات اصلی باکت ماشین آلات راهسازی و معدنی است که با نفوذ در خاک و سنگ نقش مهمی در انجام عملیات حفاری و جابه‌جایی دارد. انتخاب درست این قطعه می‌تواند قدرت و عملکرد دستگاه را بهبود دهد و از واردشدن فشار اضافی به باکت و قطعات اتصال جلوگیری کند. در این مطلب از یدک قطعه، با ناخن باکت، کاربرد آن و انواع ناخن آشنا می‌شوید تا بتوانید با توجه به مدل دستگاه و شرایط کاری , گزینه‌ای مناسب انتخاب کنید.
آنچه در این مطلب میخوانیم

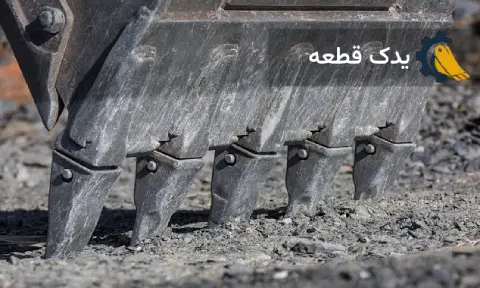

ناخن باکت چیست و چه کاربردی دارد؟
ناخن باکت قطعه‌ای مقاوم و قابل تعویض در لبه جلویی باکت ماشین آلاتی مانند بیل مکانیکی , لودر , مینی بیل مکانیکی و… است. این قطعه نقش اساسی در نفوذ در زمین و جداکردن مصالح , حفاری و گود برداری ها را دارد. ناخن‌های باکت همچنین بخشی ساییدگی ناشی از تماس با خاک و سنگ را تحمل می‌کنند و باعث محافظت از باکت میشود. شکل و اندازه مناسب برای ناخن ها با توجه به نوع دستگاه، جنس زمین و شرایط کار انتخاب میشود.
انواع ناخن باکت
ناخن‌های باکت با توجه به شکل طراحی، میزان مقاومت و شرایط کاری در مدل‌های مختلفی تولید می‌شوند. ناخن گرازی و معمولی برای خاک‌برداری عمومی، ناخن سنگی و موشکی برای زمین‌های سخت و ناخن‌های ضدسایش و آلیاژی برای محیط‌های ساینده و عملیات سنگین کاربرد دارند. انتخاب هر مدل باید بر اساس نوع دستگاه، جنس زمین و شدت کار انجام شود.
| نوع ناخن باکت | ویژگی و مشخصات | کاربرد و نکته انتخاب |
|---|---|---|
| ناخن گرازی | از نام‌های رایج بازار برای برخی طرح‌های ناخن باکت است؛ شکل دقیق و مشخصات آن باید با نمونه یا کد قطعه تطبیق داده شود. | انتخاب برای حفاری و خاک‌برداری بر اساس طراحی قطعه، نوع زمین و سازگاری با آداپتور انجام میشود. |
| ناخن سنگی | برای کار در زمین‌های سخت و سنگی عرضه میشود؛ طراحی بدنه و نوک آن بسته به سازنده متفاوت است. | حفاری و بارگیری مصالح سنگی؛ انتخاب مدل مناسب به میزان ضربه و سایش محیط بستگی دارد. |
| ناخن ضدسایش | این عنوان به مقاومت در برابر فرسودگی ناشی از تماس با مصالح ساینده اشاره دارد، نه یک شکل مشخص از ناخن. | کار با مصالح ساینده مانند ماسه و شن؛ مقاومت سایشی باید از مشخصات فنی قطعه بررسی شود. |
| ناخن فولادی | به جنس ساخت قطعه اشاره دارد و می‌تواند شامل شکل‌ها و طرح‌های مختلف ناخن باکت باشد. | کاربرد آن به نوع فولاد، عملیات حرارتی و طراحی بستگی دارد؛ فولادی‌بودن به‌تنهایی معیار کیفیت نیست. |
| ناخن آلیاژی | به ناخن ساخته‌شده از فولاد آلیاژی گفته میشود؛ خواص آن به ترکیب آلیاژ و عملیات حرارتی وابسته است. | برای انتخاب در شرایط سایشی یا ضربه‌ای، مشخصات سازنده بررسی شود؛ عنوان آلیاژی به‌تنهایی دوام بیشتر را تضمین نمی‌کند. |
| ناخن موشکی | معمولاً دارای نوک باریک و کشیده است که نیرو را روی سطح کوچک‌تری متمرکز می‌کند و به نفوذ کمک می‌کند. | مناسب کارهایی که نفوذ در زمین اولویت دارد؛ میزان سایش و احتمال شکست نوک نیز باید در نظر گرفته شود. |
اجزای اصلی سیستم ناخن باکت
سیستم ناخن باکت فقط از خود ناخن تشکیل نمی‌شود؛ چند قطعه در کنار هم قرار می‌گیرند تا ناخن به‌درستی روی لبه باکت نصب شود و در برابر فشار، ضربه و سایش مقاومت کند. اجزای این سیستم عبارت‌اند از:

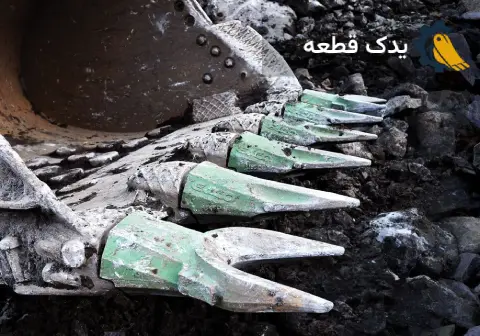

ناخن باکت
ناخن باکت قطعه‌ای مقاوم و قابل‌تعویض است که در قسمت جلویی باکت قرار می‌گیرد. این قطعه با متمرکزکردن نیروی دستگاه در قسمت نوک ناخن، نفوذ باکت به خاک، سنگ و مصالح متراکم را آسان تر می‌کند. شکل، اندازه و میزان مقاومت ناخن باید با نوع دستگاه، مدل باکت و شرایط کاری سازگار باشد.

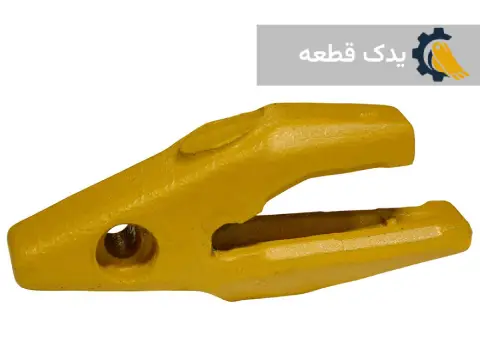

آداپتور ناخن
آداپتور ناخن قطعه‌ای است که بین ناخن و لبه باکت قرار می‌گیرد. ناخن روی آداپتور نصب میشود و آداپتور نیرو و فشار وارد شده را به لبه باکت منتقل می‌کند. انتخاب آداپتور نامناسب می‌تواند باعث ایجاد لقی، فرسودگی سریع تر ناخن و آسیب‌دیدن لبه باکت شود؛ بنابراین آداپتور باید با مدل ناخن و باکت هماهنگ باشد.

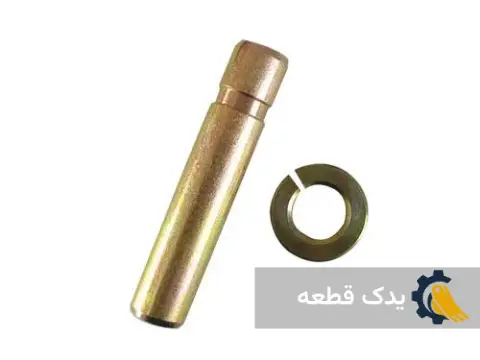

پین و قفل ناخن
پین و قفل وظیفه ثابت‌کردن ناخن روی آداپتور را بر عهده دارند. پین از داخل محل اتصال ناخن و آداپتور عبور می‌کند و قفل از بیرون‌آمدن یا جابه‌جاشدن آن در اثر لرزش و ضربه جلوگیری می‌کند. فرسودگی یا خرابی هرکدام از این قطعات می‌تواند باعث شل‌شدن ناخن و حتی جداشدن آن هنگام کار شود.
در زمان تعویض یا خرید این قطعات، فقط ظاهر ناخن را بررسی نکنید؛ سازگاری ناخن، آداپتور، پین و قفل با مدل باکت و دستگاه اهمیت زیادی دارد.
| جزء سیستم | وظیفه و کاربرد | نکته مهم |
|---|---|---|
| ناخن باکت | قطعه‌ای مقاوم و قابل‌تعویض در قسمت جلویی باکت است که نیروی دستگاه را روی نقطه‌ای مشخص متمرکز می‌کند و نفوذ باکت به خاک، سنگ و مصالح را آسان، نوع باسازد. | باید با مدل دستگاه، نوع باکت، جنس زمین و شرایط کاری سازگاری داشته باشد. |
| آداپتور ناخن | قطعه‌ای است که بین ناخن و لبه باکت قرار می‌گیرد. ناخن روی آداپتور نصب میشود و فشار واردشده را به لبه باکت منتقل می‌کند. | ابعاد و مدل آداپتور باید با ناخن و لبه باکت هماهنگ باشد تا از لقی و فرسودگی زودهنگام جلوگیری شود. |
| پین و قفل ناخن | پین ناخن را به آداپتور متصل می‌کند و قفل، پین و ناخن را در جای خود ثابت نگه می‌دارد. این دو قطعه از جابه‌جایی یا جداشدن ناخن هنگام کار جلوگیری می‌کنند. | پین و قفل فرسوده یا نامناسب می‌توانند باعث شل‌شدن، شکستگی یا افتادن ناخن در حین کار شوند. |
هنگام تعویض و خرید ناخن باکت ، سازگاری هر سه بخش سیستم یعنی ناخن، آداپتور و پین و قفل را با مدل باکت و دستگاه بررسی کنید.
سوالات متداول
آیا هر ناخنی به هر بیل مکانیکی می‌خورد؟
خیر. ناخن باید با آداپتور، پین و قفل و همچنین مدل باکت سازگار باشد. هنگام انتخاب، مدل دستگاه و مشخصات سیستم اتصال را بررسی کنید تا ناخن به‌درستی نصب شود و هنگام کار لقی نداشته باشد.
تفاوت ناخن باکت معمولی و سنگی چیست؟
ناخن معمولی برای کارهای عمومی و خاک برداری در زمین‌های معمولی استفاده میشود. ناخن سنگی برای کار در زمین‌های سخت‌تر و سنگی طراحی شده و معمولاً برای تحمل شرایط پرفشار مناسب‌تر است. انتخاب نهایی به جنس زمین و مشخصات قطعه بستگی دارد.
برای انتخاب ناخن، مدل دستگاه مهم‌تر است یا نوع خاک؟
هر دو مهم‌اند. مدل دستگاه و باکت، سازگاری ابعادی و نوع اتصال را مشخص می‌کنند؛ جنس خاک و شرایط کاری هم در انتخاب شکل و مقاومت ناخن اثر دارند. ابتدا مطمئن شوید ناخن با سیستم اتصال باکت سازگار است، سپس مدل مناسب را با توجه به نوع زمین و شدت کار انتخاب کنید.
